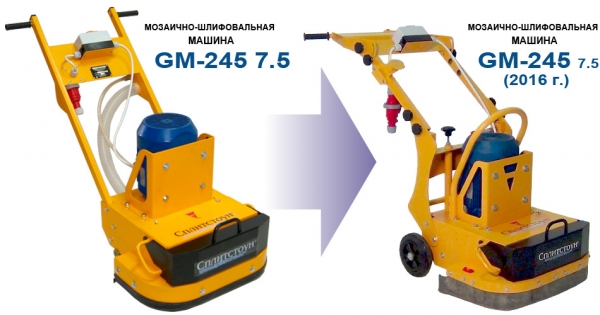

Машина мозаично-шлифовальная GM-245/ 7,5

Машина мозаично-шлифовальная GM-245/ 7,5 Машина мозаично-шлифовальная GM-245/ 7,5
Машина мозаично-шлифовальная GM-245/ 7,5 Машина мозаично-шлифовальная GM-245/ 7,5
Машина мозаично-шлифовальная GM-245/ 7,5 Машина мозаично-шлифовальная GM-245/ 7,5
Машина мозаично-шлифовальная GM-245/ 7,5 Машина мозаично-шлифовальная GM-245/ 7,5
Цена:
109 000 руб.

Связаться с менеджером

Самая популярная двух траверсная модель с максимальной производительностью. К началу 2014 года в мире работает около 3000 машин. Конструкция этой модели обеспечивает обработку поверхности без «мертвых зон» с шириной обработки до 600 мм за один проход.

Конструкция траверсы обеспечивает отсутствие вибрации режущих и несущих элементов, обеспечивает возможность обработки широкой гаммы материалов с требуемыми параметрами микронеровностей и качества обработанной поверхности. Возможность использования дополнительного груза, высокая мощность двигателя дают огромную производительность. За счет этого она завоевала популярность.

Технические характеристики

Модель GM-245 (7,5)
Ширина обрабатываемой полосы 600
Количество траверс 2
Система крепления  шлифовальных/полировальных инструментов «Франкфурт»
Количество шлифовальных/полировальных инструментов 6
Частота вращения траверс, мин-1 1200
Модель электродвигателя АИР 112 М2 (АДМ 112 М2)
Мощность электродвигателя, кВт 7,5
Род тока Переменный, трехфазный
Напряжение электропитания, В 380
Частота, Гц 50
Количество и тип ремней ременной передачи 3 ремня клиновых
AV 10 х 775La, Gates 6211 (XPZ 762)
Габаритные размеры: Д x Ш x В, мм 1410 x 650 x 1140

700 х 650 х 765

Масса снаряженная, кг:
с грузом
без груза
178
148

Рекомендации по эксплуатации мозаично-шлифовальных машин СПЛИТСТОУН

Мозаично-шлифовальная машина GM 245



Настоящие рекомендации разработаны специалистами компании СПЛИТСТОУН на основании обобщения опыта промышленной эксплуатации оборудования и инструмента СПЛИТСТОУН при восстановлении изношенных полировальных поверхностей полов из природного камня (различные виды гранита, мрамора, их композиции).



При проведении работ по обработке поверхностей бетонного покрытия полов рекомендуется использовать первые операции (обдирка и грубая шлифовка) из рекомендованных технологических операций при обработке природного камня. Уточнение режимов обработки и технологических переходов в каждом конкретном случае может быть произведено пользователем на основании полученного им опыта и с учётом фактического состояния поверхности до обработки и требований к качеству обработанной поверхности. Рекомендации предлагаются только при проведении работ с использованием оборудования СПЛИТСТОУН.



При подготовке проведения работ по восстановлению поверхности покрытия полов из природного камня необходимо провести обследование всей поверхности покрытия пола, подлежащей восстановлению, при этом необходимо определить:

  1. Максимальную величину износа поверхности и максимальную разновысотность расположения плит относительно общей плоскости пола. Полученное максимальное значение определяет требуемую минимальную величину съёма покрытия при обработке для полного качественного восстановления плоскости поверхности пола и исключения необработанных участков при последующей обработке.
  2.  Определить требуемое качество поверхности после полного цикла обработки и определить требуемое количество технологических переходов.
  3. Возможность обработки «мёртвых зон», возникающих в результате недоступности оборудования из-за конструктивных особенностей помещения, с использованием ручного малогабаритного электрифицированного инструмента.

Проведение работ по полному восстановлению полированной поверхности гранитного покрытия пола включает технологические переходы, рекомендованные ниже. Работы проводятся при поступательном перемещении оборудования с постоянной скоростью. В местах поворота на обратное направление перемещение оборудования режущие элементы должны быть выведены из контакта с обрабатываемой поверхностью. Каждое последовательное поступательное перемещение оборудования должно осуществляться с перекрытием 1/4 площади обработки на предыдущем проходе (1/2 диаметра планшайбы инструмента).





Выполняемое действие

Задача

Используемый

алмазный

инструмент

Скорость

вращения траверс

Скорость перемещения машины

Груз

Примечания

 1

Черновое

выравнивание

пола

Удаление существенных неровностей на поверхности пола

№0 #30 Максимальная зернистость

1000 об/мин.

Максимальная

Нет

 2

Выравнивание

плоскости

поверхности

пола

Полное удаление неровностей

и дефектного слоя

№0 #30 Максимальная зернистость

1000 об/мин.

Средняя

Да

Наиболее ответственная операция (основная доля общего брака).

 3

Черновое

шлифование

Снижение шероховатости поверхности

№1 #50

1000 об/мин.

Средняя

Да

Удалить следы предыдущей операции.

 4

Черновое

шлифование

Снижение шероховатости поверхности

№2 #100

1000 об/мин.

Средняя

Определяется

пользователем

Удалить следы предыдущей операции.

 5

Шлифование

Снижение шероховатости поверхности

№3 #200

500 об/мин.

Средняя

Определяется

пользователем

Удалить следы предыдущей операции.

 6

Шлифование

Снижение шероховатости поверхности

№1 #200

500 об/мин.

Малая

Нет

Удалить следы предыдущей операции.

 7

Шлифование

Снижение шероховатости поверхности

№2 #400

500 об/мин.

Малая

Нет

Удалить воду и шлам с поверхности пола. Контроль качества вести по сухой поверхности.

 8

Предварительное полирование

Снижение шероховатости поверхности

№3 #800

500 об/мин.

Малая

Нет

Тщательно удалить воду и шлам с поверхности пола. Контроль качества вести по сухой поверхности.

 9

Полирование

Проявление фактуры камня по всей поверхности

№4 #1500

500 об/мин.

Малая

Нет

Тщательно удалить воду и шлам с поверхности пола. Контроль качества вести по сухой поверхности.

 10

Полирование

Полное проявление фактуры камня по всей поверхности

№5 #3000

500 об/мин.

Малая

Нет

Тщательно удалить воду и шлам с поверхности пола. Контроль качества вести по сухой поверхности.

 11

Лощение

Зеркальная поверхность

Войлок. Полировальные составы

500 об/мин.

Малая

Нет

Тщательно удалить воду и шлам с поверхности пола. Контроль качества вести по сухой поверхности.
